Продукция
500 В стойка
Ищете надежный монтаж стойки 500 В активный гармонический фильтр? Geya предлагает высококачественные решения по оптовым ценам, предназначенные для удовлетворения требований быстро меняющихся отраслей. Наши фильтры обеспечивают оптимальную производительность и эффективность. Свяжитесь с нами сейчас для получения дополнительной информации и получить лучшее предложение прямо с нашей фабрики!
Активное гармоническое фильтр 500 В (AHF) предлагает надежное решение для смягчения гармоники в трехфазном четырехпроводном (3P4W) и трехфазном трехпроводном (3P3W). В этом установленном на стойке устройство используется расширенное цифровое управление DSP+CPLD и трехуровневую топологию для точной гармонической текущей компенсации до 50-й гармоники. Его модульная конструкция облегчает масштабируемость посредством параллельного соединения, обеспечивая более высокую емкость при упрощении технического обслуживания. Модель тока 100А эффективно устраняет гармонические искажения в высоковольтных приложениях. Принудительное воздушное охлаждение обеспечивает надежную, долгосрочную работу. Активный гармонический фильтр 500 В обеспечивает исключительное управление качеством электроэнергии для требовательной промышленной среды.
Описание модели:
| Гриль | AHF | 0.5 | 100А | / | 4L | R |
| Корпоративный код | Активный гармонический фильтр | Уровень напряжения 0,5: 500 В ± 20% |
Оценка емкости (Kvar) 100a | 3L: Трехфазный трехпроводной 4L: Трехфазный четырехпроводной |
R: стойка |
Функции:
● Используйте DSP+CPLD All Digital Control Core, трехуровневую технологию топологии, передовый алгоритм обнаружения гармоники и стратегию управления ШИМ для достижения точной компенсации гармонического тока.
● Принять модульный дизайн, который облегчает параллельное соединение нескольких модулей, занимает мало места и легко поддерживать.
● Структурная конструкция независимых воздушных воздуховодов и независимых складов обеспечивает стабильную работу оборудования.
● Он может фильтровать гармоники в широком диапазоне гармоник, от 2 до 50 гармоник и решать проблему трехфазного дисбаланса одновременно.
● Скорость гармонической фильтрации высока. Если пропускная способность позволяет, скорость фильтрации гармонического тока может достигать 95%. Установите 100% ограничение тока, чтобы обеспечить долгосрочную стабильную работу оборудования.
Приложения:
500 В стойку Установка
● Тяжелая промышленность:Смягчающие гармоники, генерируемые крупными двигателями, VFD и другими нелинейными нагрузками в требовании промышленных условий.
● Системы возобновляемой энергии:Стабилизация мощности от солнечных и ветряных ферм, подключенных к высоковольтным сеткам.
● Нефть и газ:Обеспечение надежной работы критического оборудования в высоковольтных системах распределения питания.
● Горнодобывающие операции:Защита чувствительного электронного оборудования и поддержание качества энергии в суровых условиях.
500 В стойки Active Harmonic Filters обеспечивает расширенное гармоническое смягчение для высоковольтных энергетических систем, обеспечивая стабильность и надежность.
Технические параметры:
| Серия 220V | 380V серия | Серия 500 В. | Серия 690V | ||
| Высота | <2000 м, выше 2000 м, декорировал в соответствии с GB/T3859.2 | ||||
| Температура окружающей среды | -20 ～+50 ℃ | ||||
| Относительная влажность | ≤90%, нет конденсации на поверхности, когда ежемесячная минимальная температура составляет 25 ℃ | ||||
| Уровень загрязнения | Уровень III ниже | ||||
| Рабочее напряжение | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Рабочая частота | 50 Гц ± 5% | ||||
| Компенсационный ток | 25а | 25/50/75/100/150A | 100А | 100А | |
| Сетчатая структура | L/N. | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Количество единиц подключен параллельно |
Улименный | ||||
| Общая эффективность машины | ≥97% | ||||
| Сетчатая структура | 32 кГц | 16kHz | 12,8 кГц | 12,8 кГц | |
| Диапазон компенсации | 2 ～ 50Times, единая коэффициент компенсации регулируется | ||||
| Выбор функции | Реактивная сила | Реактивная мощность, реактивная мощность + асимметрия | |||
| Реактивная сила Компенсационная ставка |
≥95% | > 92% | |||
| Нейтральная фильтрация способность |
Возможность фильтрации нейтральной линии в 3 раза больше, чем у фазовой фильтрации способности | ||||
| Полное время ответа | ＜ 10 мс | ＜ 40 мс | ＜ 40 мс | ＜ 40 мс | |
| Шум | ≤60db | ≤60db | ≤65db | ≤65db | |
| Метод управления | 2-й путь интерфейс RS485 (поддерживает GPRS/Wi-Fi) | ||||
| Защита | Перегрузка, программное/аппаратное перегрузки, перенапряжение сетки и недовольство, сбой питания, перегрева, защита от частоты и т. Д. | Перегрузка, программное/аппаратное перегрузка, перенапряжение сетки и недовольство, дисбаланс напряжения сетки, сбой питания, перегородка, аномалия частоты, защита коротких замыканий и т. Д. | |||
| Метод установки | Стойка/настенная | Стойка | |||
| Входящая линия | Входной вход (тип стойки) 、 Верхнее вход | Назад входящая линия | |||
| Уровень защиты | IP20 | ||||
Модель и спецификация:
| Модели | ||||
|---|---|---|---|---|

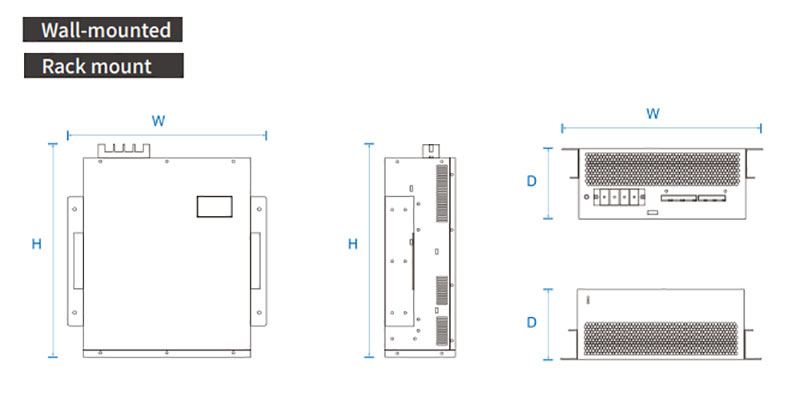

| Номер модели | Рейтинг тока (а) | Системное напряжение (V) | Размеры (d*w*h) | Метод охлаждения |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 мм | Принудительное воздушное охлаждение |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89 мм | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89 мм | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190 мм | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 мм | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 мм | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275 мм | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275 мм | |
