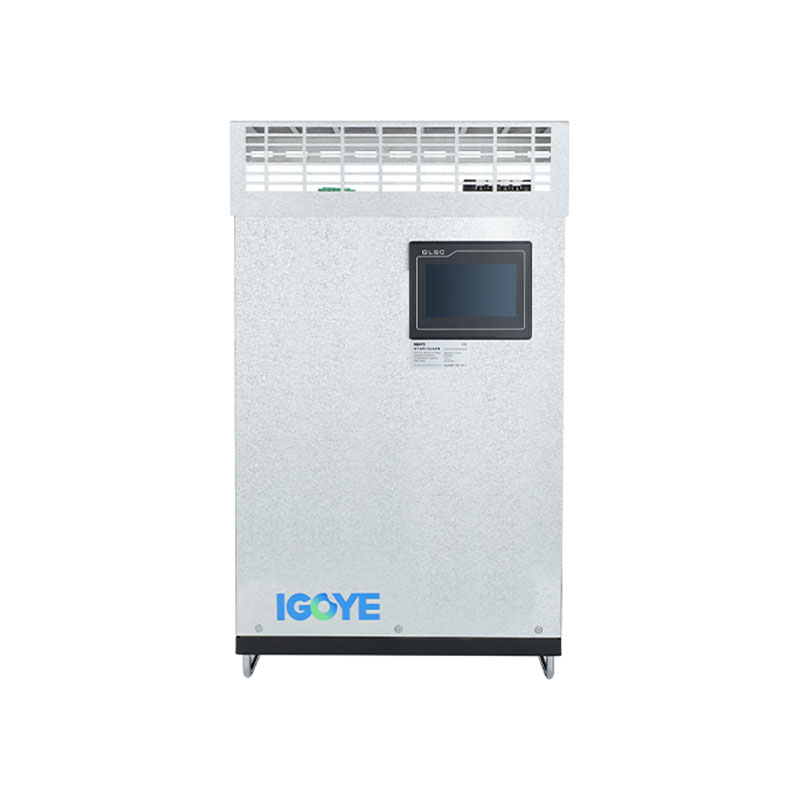

Основные принципы активных гармонических фильтров

Активные гармонические фильтрыявляются новым специальным оборудованием для управления Harmonic Power, изготовленным из современной технологии электроники и технологии цифровой обработки сигналов на основе высокоскоростных устройств DSP. Он состоит из двух основных частей: цепь эксплуатации тока команд и цепь генерации тока компенсации. The command current operation circuit monitors the current in the line in real time, converts the analog current signal into a digital signal, and sends it to the high-speed digital signal processor (DSP) for signal processing, separates the harmonics from the fundamental wave, and sends a drive pulse to the compensation current generation circuit in the form of a pulse width modulation (PWM) signal to drive the IGBT or IPM power module to generate a compensation current with the same амплитуда и противоположная полярность в качестве гармонического тока сетки и вводят его в сетку, компенсируя или компенсируя гармонический ток и активно устраняя гармоники власти.

Технические преимущества: зеленый

Эффективность достигает 97,2%, что экономит около 6500 кВт -час в год по сравнению с активными фильтрами с эффективностью 95%

Более высокая эффективность топология повышенной алгоритм контроля

Тепловая конструкция и структурная оптимизация на основе точных моделей

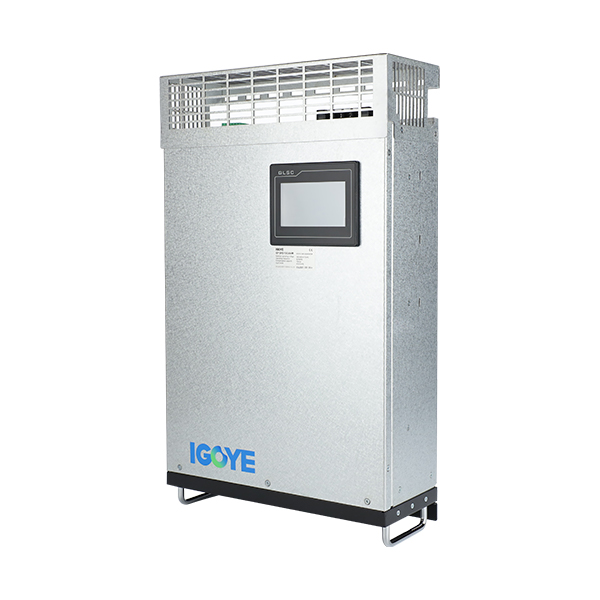

Миниатюризация

Объем составляет всего 1/6 аналогичных основных брендов, занимая меньше места

Адаптируется к различным условиям труда, инновациям для установки, установленной на стенах или на стойке, установленной установки использует меньше сырья и защищает окружающую среду

Разумный

Компенсация указанной гармоники регулируемой индуктивной и емкостной реактивной системой компенсации компенсации мощности несбалансированная нагрузка автоматическое обнаружение, подавление системы полнофункционального мониторинга системы резонанса

Модульность

N+1 Избыточность значительно повышает надежность системы. Производственная линия, лучшая гарантия качества. Уменьшите единые точки сбоя в системе. Гибкое параллельное соединение для адаптации к различным условиям труда.

Функциональные характеристики

Отфильтруйте 2 ~ 50 -й гармоники одновременно или выберите любые гармоники в течение 2 ~ 50 -го для компенсации. Время отклика составляет менее 300 мкм

Используйте 3DSP+CPLD Полный цифровой метод управления и всемирно известный бренд высокоскоростной IGBT, управление с закрытым контуром, точная гармоническая фильтрация
