Странскую установку Advanced Static Var Generator
Geya Rack Mount Mount Advanced Static Var Generator является надежным решением для динамической компенсации реактивной мощности. DSP+CPLD CONTROL, <10 мс ответ, модульная конструкция, 220V-690V, 5KVAR-400KVAR. Улучшает качество электроэнергии в различных приложениях.
Описание продукта:
Geya производит стойку Advanced Static Var Generators (ASVGS). Эти ASVG обеспечивают динамическую реактивную компенсацию мощности. Это улучшает качество энергии. Они используют технологию DSP и CPLD. Это обеспечивает точный контроль и быстрый ответ. Время ответа составляет менее 10 мс. Это предотвращает чрезмерную компенсацию и проблемы с недостаточной компенсацией. Модульная конструкция обеспечивает параллельное соединение. Соединение нескольких единиц увеличивает емкость. Geya предлагает различные модели. Модели покрывают различные напряжения и возможности. Напряжения включают 220 В, 380 В, 500 В и 690 В. Емкость варьируется от 5 кВар до 400 кВар. Ключевые функции включают монтаж стойки, принудительное воздушное охлаждение и различные функции защиты.
Описание модели:
| Гриль | ASVG | 0.4 | 50 тыс | / | 4L | R |
| Корпоративный код | Статический генератор VAR | Уровень напряжения 0,22: 220 В. 0,4: 380 В ± 20% 0,5: 500 В ± 20% 0,69: 690 В ± 20% |
Номинальная емкость (KVAR) 5/15/35/50/75/100 квар | 2L: однофазная 3L: Трехфазный трехпроводной 4L: Трехфазный четырехпроводной |
R: стойка |
Функции:
● Используйте DSP+CPLD All Digital Control Core, трехуровневую технологию топологии, расширенный алгоритм обнаружения реактивной мощности и стратегию управления PWM для достижения динамической и точной компенсации реактивной мощности.
● Принять модульный дизайн, который облегчает параллельное соединение нескольких модулей, занимает небольшое пространство и легко поддерживать.
● Структурная конструкция независимых воздушных воздуховодов и независимых складов обеспечивает стабильную работу оборудования.
● Выполните полную динамическую компенсацию для индуктивной реактивной мощности и емкостной реактивной мощности и одновременно решайте трехфазной задачи дисбаланса.
● Динамическая скорость отклика на нагрузку находится на миллисекундном уровне, что может достичь динамической и точной компенсации за реактивную мощность воздействий.
Приложения:
Странсляционные генераторы Static VAR Они соответствуют различным отраслям. К ним относятся:
● Распределение жилой энергии
● Очистка воды
● Возобновляемая энергия (фотоэлектрическая)
● Химическая обработка
● Нефть и газ
● Металлургия
● добыча полезных ископаемых
● Автомобильное производство
Эти ASVGs повышают качество энергии. Они компенсируют реактивные колебания мощности. Это улучшает стабильность и эффективность системы.
Технические параметры:
| Серия 220V | 380V серия | Серия 500 В. | Серия 690V | |||
| Высота | <2000 м, выше 2000 м, декорировал в соответствии с GB/T3859.2 | |||||
| Температура окружающей среды | -20 ～+50 ℃ | |||||
| Относительная влажность | ≤90%, нет конденсации на поверхности, когда ежемесячная минимальная температура составляет 25 ℃ | |||||
| Уровень загрязнения | Уровень III ниже | |||||
| Рабочее напряжение | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Рабочая частота | 50 Гц ± 5% | |||||
| Рейтинг компенсационной способности | 5 квар | 15/35/50/75/100 квар | 90 квар | 120 квар | ||
| Сетчатая структура | L/N. | 3P3W/3P4W | ||||
| Количество единиц, подключенных параллельно | Улименный | |||||
| Общая эффективность машины | ≥97% | |||||
| Частота на выключении | 32 кГц | 16kHz | 12,8 кГц | 12,8 кГц | ||
| Выбор функции | Реактивная сила | Реактивная поэтапная | ||||
| Скорость компенсации реактивной мощности | ≥99% | > 95% | ||||
| Полное время ответа | <10 мс | |||||
| Шум | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Метод управления | 2-й путь интерфейс RS485 (поддерживает GPRS/Wi-Fi) | |||||
| Защита | Перегрузка, программное/аппаратное перегрузки, перенапряжение сетки и недовольство, сбой питания, перегрев, защита от частоты и т. Д. | Перегрузка, программное/аппаратное перегрузка, перенапряжение сетки и недовольство, дисбаланс напряжения сетки, сбой питания, перегородка, аномалия частоты, защита схемы выстрела и т. Д. | ||||
| Метод установки | Стойка/настенная | Стойка | ||||
| Входящая линия | Входной вход (тип стойки) 、 Верхнее вход | Назад входящая линия | ||||
| Уровень защиты | IP20 | |||||
Модель и спецификация:
| Модели | ||||
|---|---|---|---|---|

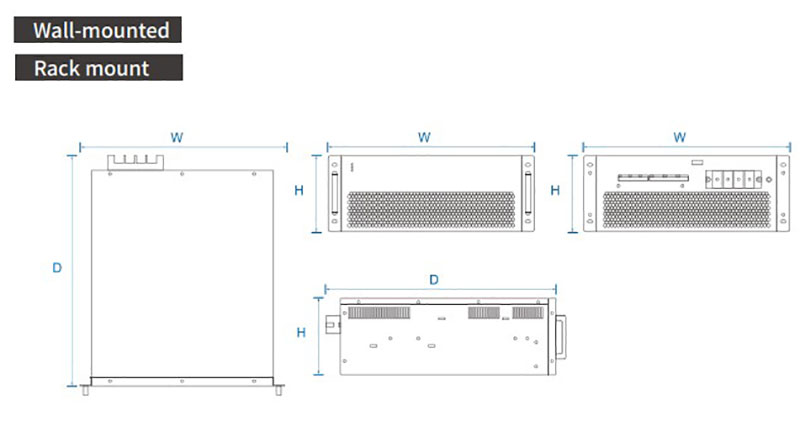

| Номер модели | Компенсационная емкость (KVAR) | Системное напряжение (V) | Размеры (d*w*h) | Метод охлаждения |
| GY ASVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160 мм | Принудительное воздушное охлаждение |
| GY ASVG-0.4-15K/4L-R/W. | 15 | 380 ± 20% | 460*520*89 мм | |
| GY ASVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*520*89 мм | |
| GY ASVG-0.4-50K/4L-R/W. | 50 | 380 ± 20% | 500*540*190 мм | |
| GY ASVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*580*240 мм | |
| GY ASVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*580*240 мм | |
| GY ASVG-0.5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275 мм | |
| GY ASVG-0.69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275 мм | |
